服务拆分&应用通信

第3章 服务拆分

微服务拆分的起点

起点？

• 既有架构的形态

终点？

• 好的架构不是设计出来的，而是进化来的
• 一直在演进…

适合微服务吗？

业务形态不适合的：

• 系统包含很多很多强事物场景
• 业务相对稳定，迭代周期长
• 访问压力不大，可用性要求不高（中小企业内部oa系统）

---

康威定律和微服务

康威定律

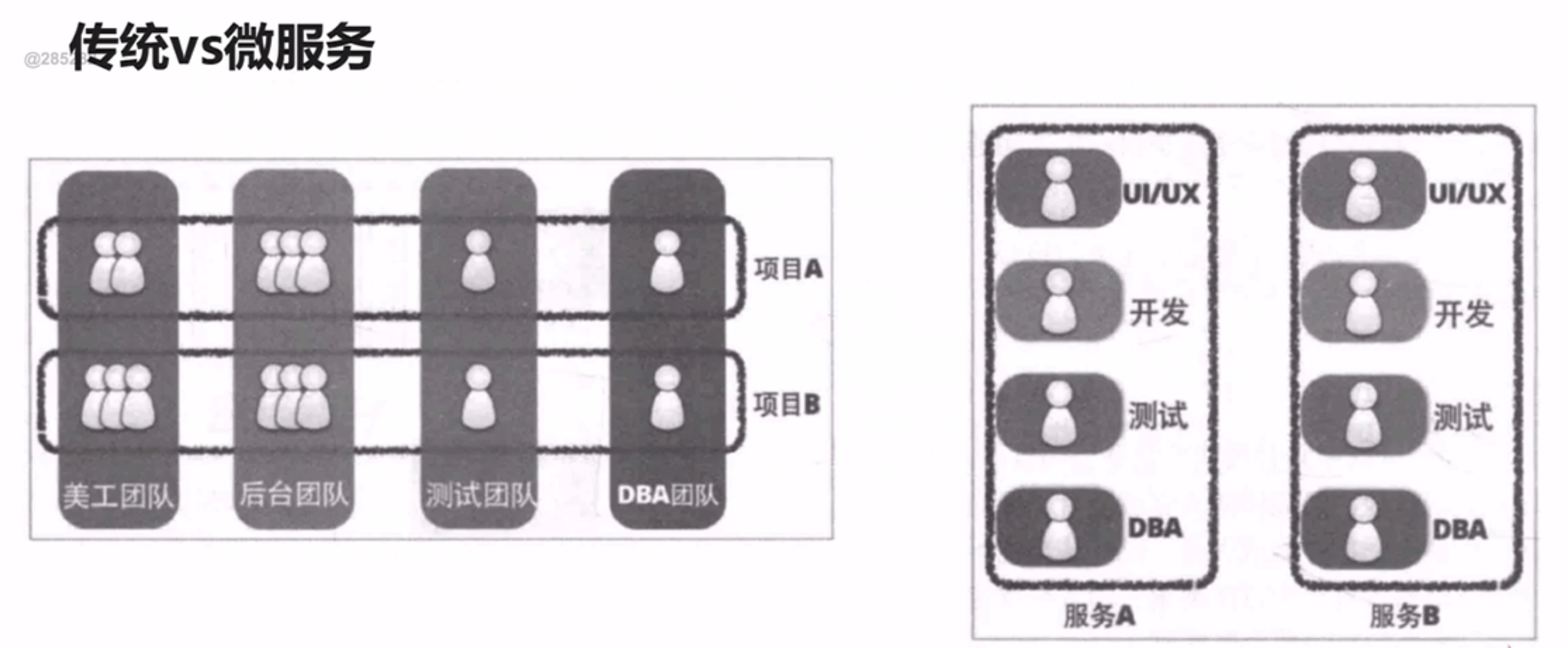

微服务和团队结构：


---

点餐业务服务拆分分析

如何拆分？

• 手机端、PC端？
• 订单、商品、支付？

看实际情况

服务拆分方法论

扩展立方模型

• X轴 水平复制（副本扩展，负载均衡）
• Z轴 数据分区（每个服务器负责一个数据子集，运行的代码一样）
• Y轴 功能解耦（将不同职责的模块分成不同服务）

如何拆“功能”？

• 单一职责、松耦合、高内聚
• 关注点分离
  • 按职责（业务）
  • 按通用性（基础组件：消息、用户）
  • 按粒度级别

服务和数据的关系

• 先考虑业务功能、再考虑数据
• 无状态服务（一个数据需要多个业务共享就是有状态）

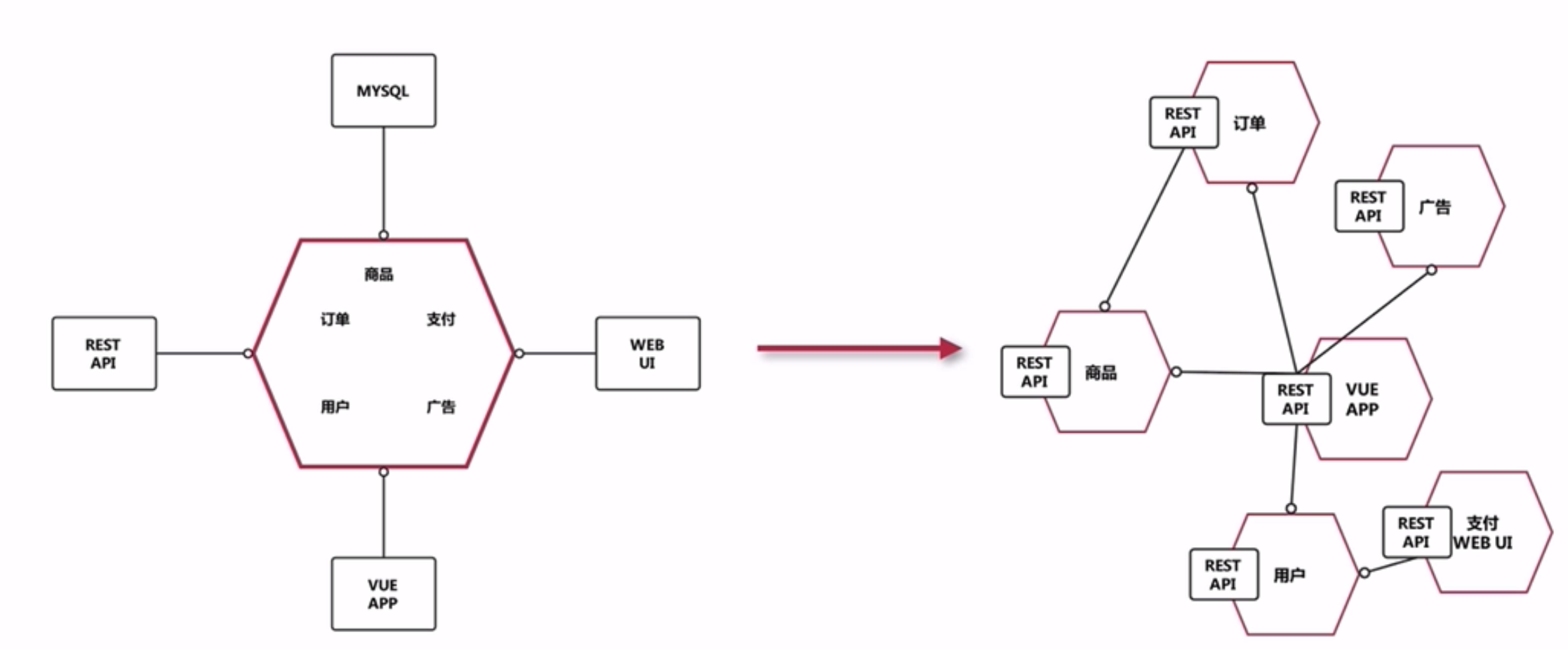

点餐业务拆分


• 业务高速发展背景下
  • 新增支付渠道（目前只支持微信、以后扩展支付宝等）
  • 短信、日志(作为基础服务单独抽离，如用户、redis缓存)
  • 积分、优惠券…

接下来实现商品、订单业务

商品服务

知识点：

Code

- API的格式定义
- 持久层：spring-boot-starter-data-jpa的使用
- VO层：数据构造
- springcloud下一个MVC的开发流程

API和SQL介绍

api

导入类目/商品表

---

编码实现

配置一个eureka client，工程名为product

持久层：

pom

dataobject\ProductInfo

repository\ProductInfoRepository

test

dataobject\ProductCategory

repository\ProductCategoryRepository

服务层

ProductInfo：

service\ProductInfoService

service\impl\ProductInfoServiceImpl

enums\ProductStatusEnum

test

ProductCategory：

…

控制层

定义api对应的VO对象 vo\ …

最外层：vo\ResultVO

utils\ResultVOUtils

订单服务

知识点：

Code

- 参数校验
- 自定义异常类
- VO层：数据构造
- springcloud下一个MVC的开发流程

api sql

业务逻辑

Code

创建订单：
1. 参数校验
2. 根据id查询商品信息(远程调用商品)
3. 查库存，做判断，计算总价
4. 扣库存（远程调用商品）
5. 订单入库

编码

新建一个order项目

持久层

Code

dataobject
respository	save
测试save
enum/OrderStatus	PayStatus

业务层

Code

dto
...

controller

Code

converter
form
...

再看“拆数据”

如何拆数据：

• 每个微服务都有单独的数据存储（单独数据库）
• 依据服务特点选择不同结构的数据库类型
• 难点在确定边界
  • 针对边界设计API
  • 依据边界权衡数据冗余

第4章 应用通信

HTTP vs RPC

应用间通信方式

• Dubbo：RPC框架

• Spring Cloud：微服务架构下的一站式解决方案，微服务之间使用http restful方式

  • http restful：轻量易用，跨平台跨语言

SpringCloud中服务间2种restful调用方式

• RestTemplate
• Feign

RestTemplate

RestTemplate：Http客户端，功能上类似于HttpClient

订单服务 –> 调用 –> 商品服务

Code

商品：server
订单：client

RestTemplate的三种使用方式

java

package com.mxx.order.controller;
import org.springframework.cloud.client.ServiceInstance;
import org.springframework.cloud.client.loadbalancer.LoadBalancerClient;
import org.springframework.web.client.RestTemplate;
//...

@Slf4j
@RestController
@RequestMapping("/order")
public class ClientController {

    @Autowired
    private LoadBalancerClient loadBalancerClient;
    @Autowired
    private RestTemplate restTemplate;


    @RequestMapping("/getProductMsg")
    public String getProductMsg(){
        // 1、直接使用RestTemplate，url写死
        // 缺点：不知道ip/对方有多个服务地址：负载均衡
//        RestTemplate restTemplate = new RestTemplate();
//        String result = restTemplate.getForObject("http://localhost:8080/product/msg", String.class);

        // 2、通过loadBalancerClient通过应用名获取url,解决了url硬编码
        // 缺点：写一堆
//        ServiceInstance product = loadBalancerClient.choose("PRODUCT");
//        String url = String.format("http://%s:%s/product/msg", product.getHost(), product.getPort());
//        RestTemplate restTemplate = new RestTemplate();
//        String result = restTemplate.getForObject(url, String.class);

        //3、利用@LoadBalanced，简化
        String result = restTemplate.getForObject("http://PRODUCT/product/msg", String.class);
        return result;
    }
}

RestTemplateConfig

java

package com.mxx.order.config;
import org.springframework.cloud.client.loadbalancer.LoadBalanced;
//...
@Component
public class RestTemplateConfig {

    @Bean
    @LoadBalanced
    public RestTemplate restTemplate(){
        return new RestTemplate();
    }
}

负载均衡器：Ribbon

Eureka：客户端发现

客户端负载均衡器：Ribbon

• RestTemplate
• Feign
• Zuul

@LoadBalanced会自动使用Ribbon基于某种规则（轮训、随机链接）去连接目标服务，从而使用Ribbon实现自定义负载均衡算法

Ribbon实现软负载均衡核心

• 服务发现（发现服务列表）
• 服务选择规则（如何从多个服务中选择有效服务）
• 服务监听（检测失效服务，高效剔除）

Ribbon主要组件

• ServerList
• IRule
• SererListFilter

流程：ServerList获取所有可用服务列表，SererListFilter过滤部分地址，在剩下地址中通过IRule选择一个实例作为结果

追踪源码自定义负载均衡策略

源码追踪

…

自定义负载均衡策略

yml

# 修改负载均衡的策略：由默认的轮寻改为随机
PRODUCT:
  ribbon:
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule

Feign

使用

pom

xml

<dependency>
   <groupId>org.springframework.cloud</groupId>
   <artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>

启动类

Code

@EnableFeignClients

定义好要调用的接口 client

java

package com.mxx.order.client;
import org.springframework.cloud.openfeign.FeignClient;

@FeignClient(name = "product")  //调用服务的名称
public interface ProductClient {

    @GetMapping("product/msg")  //服务url
    String productMsg();
}

使用

java

@RequestMapping("/getProductMsg")
public String getProductMsg(){
    return productClient.productMsg();
}

Feign

• 声明式REST客户端（伪RPC）
  • 感知不到http调用，使用的时候像本地方法一样
• 采用了基于接口的注解
• 内部也使用Ribbon做负载均衡

业务开发：打通下单流程

知识点：

Code

@RequestBody只能用 @PostMapping
无参、单个参数（@RequestParam）、@PathVariable可以用@GetMapping

获取商品列表、扣库存(Feign)

Code

product
- 通过id list 查询商品列表
- 扣库存
order
- 调用

整合接口打通下单流程(Feign)

Code

OrderServiceImpl/create
OrderController/create

项目改造成多模块

改进：

java

// 1、不要暴露全部ProductInfo，重新封装ProductInfoOutput
public List<ProductInfo> listForOrder(@RequestBody List<String> productIdList)


// 2、重复定义的类
//自己业务，重新封装自己的类，如product将CartDTO改成了DecreaseStockInput、

// 3、ProductClient应该放在product项目里（自己定义的接口自己暴露出去）

多模块：

Code

product-server	业务逻辑(依赖common)
product-client	对外暴露接口(依赖common)
product-common	公用对象（外部服务需要使用这里的对象）

order也一样

同步or异步

服务间的通信分为同步 和 异步

异步：消息队列

适合异步的服务：短信服务、邮件服务

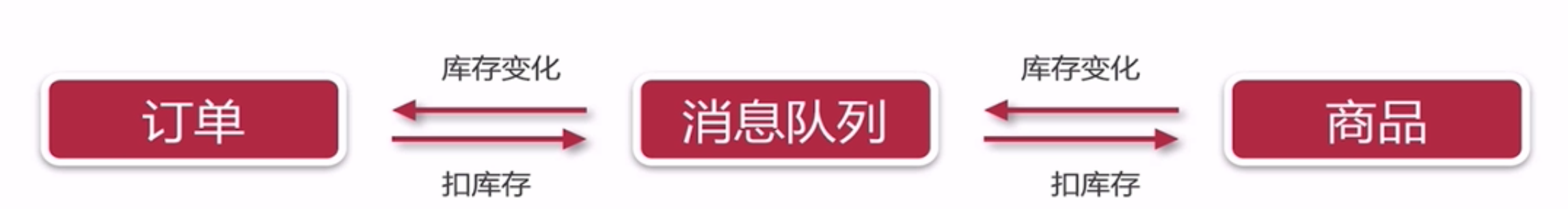

订单服务改为异步方式：

 、

消息中间件的选择：

• RabbitMQ
• Kafka
• ActiveMQ

RabbitMQ的安装

官网：http://www.rabbitmq.com/

bash

# 15762: 管理界面
$ docker run -d --hostname my-rabbit -p 5672:5672 -p 15672:15672 hub.c.163.com/library/rabbitmq:3.6.11-management
# 10.211.55.6:15762
# 登录 guest/guest

Docker和DevOps

微服务和docker代表的容器技术：天生一对

• 从系统环境开始，自底而上打包应用
• 轻量级、隔离
• 可复用，版本化

Microservice、Docker、Devops紧密相连

DevOps 是一个完整的面向IT运维的工作流，以 IT 自动化以及持续集成（CI）、持续部署（CD）为基础，来优化程式开发、测试、系统运维等所有环节

Development和Operations

软件开发人员和运维人员的沟通合作

一种理念：快速高质量交付
